▲設計特性
★緊湊而輕便
★二段式閥桿閥尖為17-4PH無回旋轉設計，從而實現快捷密封且延長使用壽命
★螺紋下的密封填料可以防止螺紋被介質鎖腐蝕
★溫度范圍-15°C~ 170°C
★可更換填料延長閥門整體使用壽命
★所有零部件材質都是可追溯的
★99.9%氣壓測試
★倒密封閥桿可延長填料使用時間

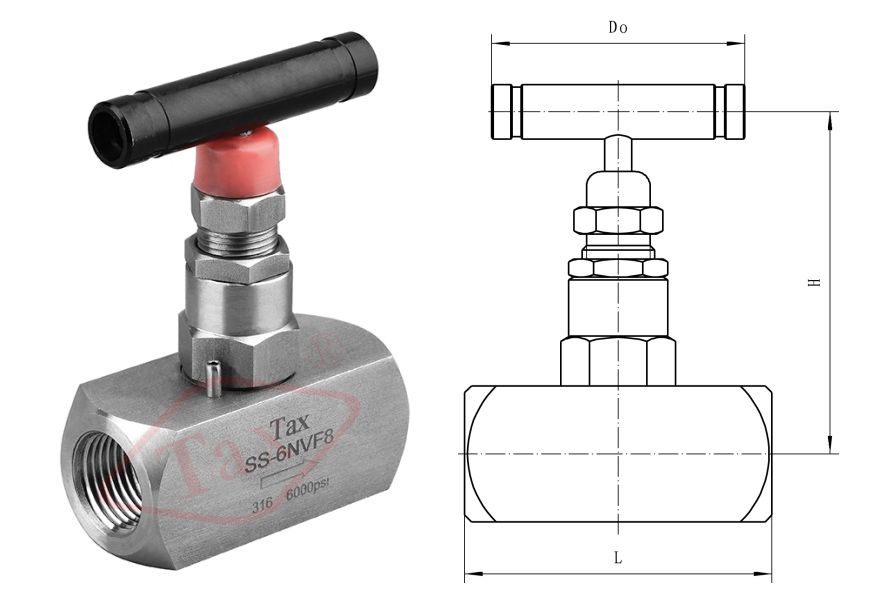

▲主要連接尺寸
連接形式：內螺紋連接；承插連接；
| 產品編號 | 接頭尺寸 | L | H | D0 | 重量 |
| SS-3NVF4 | 1/4"NPTF | 57 | 65 | 57 | 0.4 |
| SS-3NVF6 | 3/8"NPTF | 57 | 65 | 57 | 0.4 |
| SS-6NVF8 | 1/2"NPTF | 68 | 78 | 63 | 0.5 |
| SS-12NVF10 | 3/4"NPTF | 80 | 95 | 80 | 1.0 |
| SS-12NVF12 | 1"NPTF | 90 | 100 | 90 | 1.4 |
▲產品特性
獨立閥蓋，平行安裝閥蓋或鎖緊手柄可供選擇
閥桿與填料接觸處經拋光處理保證良好的密封性并增加使用壽命
純石墨密封可保證閥門在高溫運作下，閥門性能跟使用PTFE填料的閥門一樣
NPT螺紋依據ANSI B1.20.1標準確保良好通用性跟互換性
不可旋轉球端內件連接于閥座，而非通過閥桿密封，不起泡密封適用于所有的設備，閥座密封和軸密封
可供客戶選擇的材質包括SS316.SS316L到NACE MR-01-75，蒙乃爾，哈氏合金C276或碳鋼
SS316T型手柄確保低扭矩運行
▲閥門流量系數圖
▲主要零件及材質表
| 零件 | 閥體材質 | |
| SS 316 | A105 CS | |
| 手柄 | SS304 | |
| 鎖緊螺絲 | SS304 | |
| 帽 | ||
| 填料壓蓋螺栓 | SS316 | A105 |
| 密封環 | SS316 | A105 |
| 包裝座位 | SS316 | A105 |
| 包裝 | SS316 2Cr13 | |
| 體墊片 | 彈性石墨 /PTFE /碳纖維 | |
| 柄 | SS316 | SS304 |
| 柄 | SS316 | A105 |
| 雙夾(螺母) | SS316 | 2Cr13 |
| 潤滑劑 | SS316 MoS2 | |
注：可根據用戶要求確定材質。
