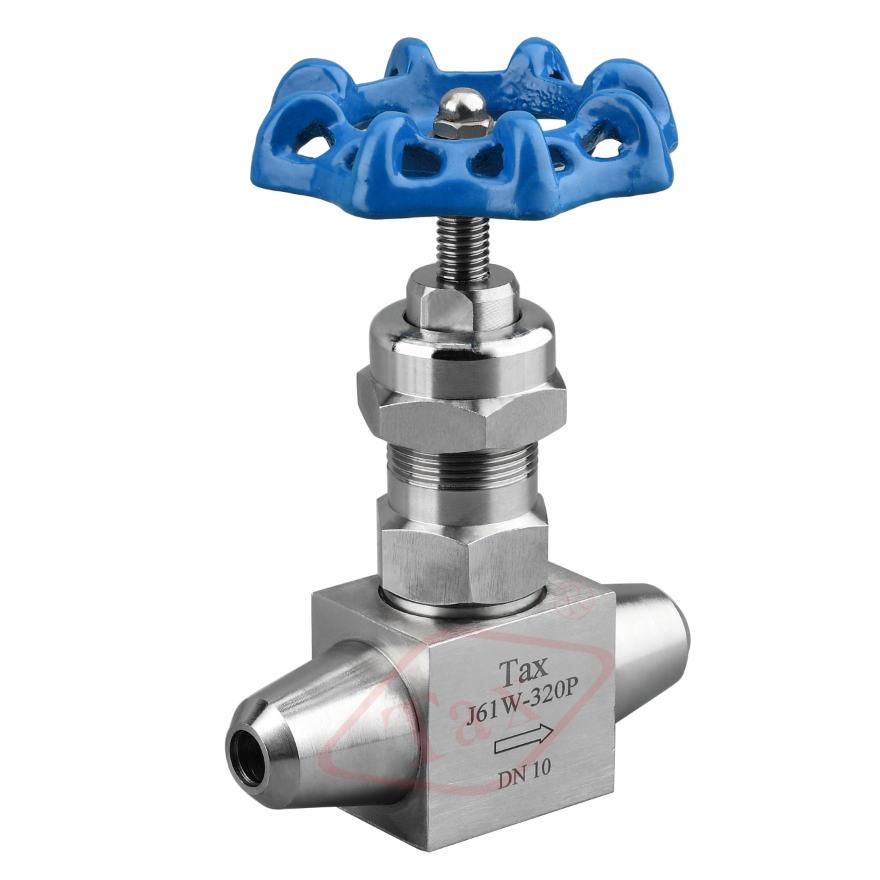

▲應用規范
1、設計制造：GB/T12224-2005 JB/T3595-2002 JB/T7747-2010
2、連接形式：對焊式連接
3、結構特征：錐面活動閥瓣；球面密封；上閥桿螺紋
4、閥門檢驗和試驗： JB/T9092-1999 JB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/F 1220-2007的規定
▲結構形式
1、本閥釆用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金 鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度， 且介質沖刷時閥瓣做三維旋轉，顯著提高了閥瓣抗苛刻工況沖蝕的性能，解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J61H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J61W-320P | SS304 | SS304 | SS304 | SS304 | |
| J61Y-320V | 12CrMoV | 12CrMoV | 12CrMoV | 20# |

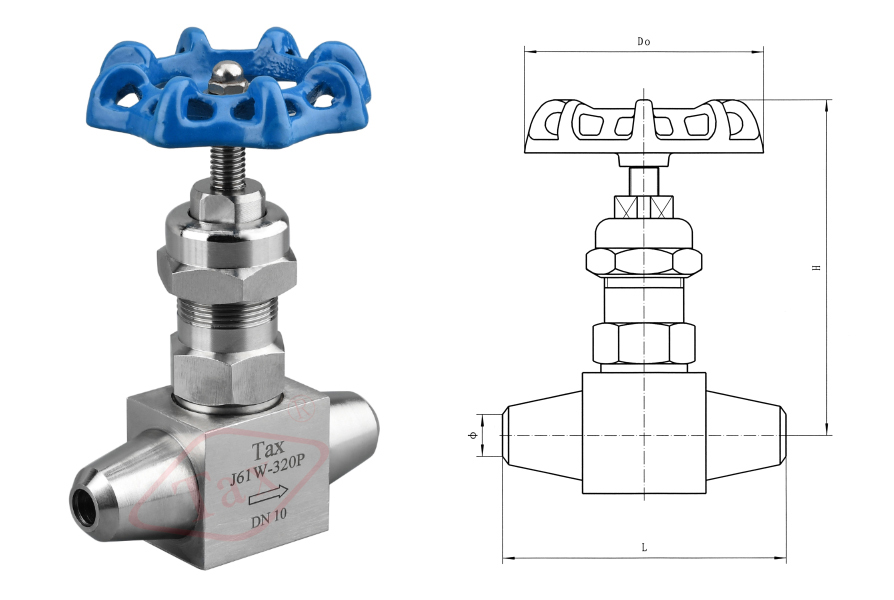

▲主要外形尺寸
| 規格 | Φ | L | H | Do | 重量 |
| DN6 | Φ10 | 80 | 93 | 63 | 0.65 |
| DN10 | Φ14 | 96 | 110 | 78 | 1.0 |
| DN15 | Φ16 | 108 | 118 | 78 | 1.2 |
| DN20 | Φ20 | 117 | 134 | 100 | 1.75 |
| DN25 | Φ24 | 145 | 160 | 128 | 3.2 |
