▲應用規范
1、設計制造：GB/T12224-2005、JB/ T 8473- 1996
2、連接形式：法蘭式連接
3、結構特征：錐面密封，活動閥瓣；
4、閥門檢驗和試驗： JB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/F 1220-2007的規定
▲結構形式

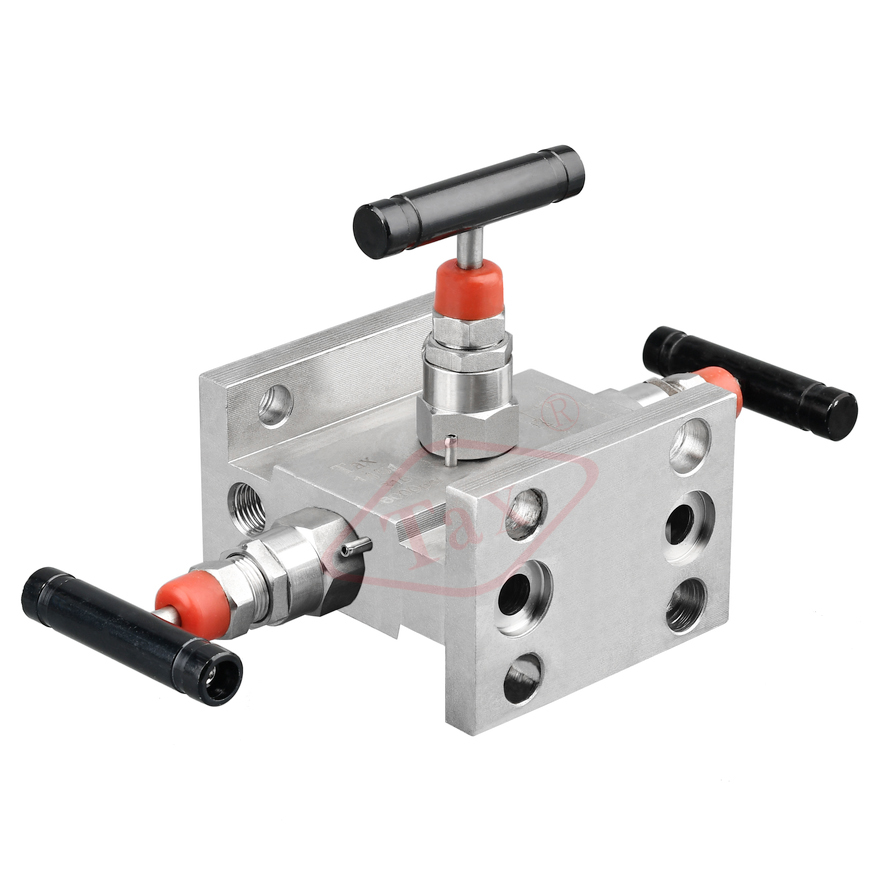

1151型三閥組適用于與美國羅斯蒙特公司的1151系列電容差壓變送器產品配套，其作用是從引壓點將信號引入1151系列差壓變送器正負測量室，使引壓點與測量室接通或斷開，為1151電容變送器不可缺少的配件。
▲應用規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≤180°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|
1151-160P |
SS304 | SS304 | SS304 | SS304 | 柔性石墨 PTFE |
|
1151-160P |
SS316 | SS316 | SS316 | SS316 |

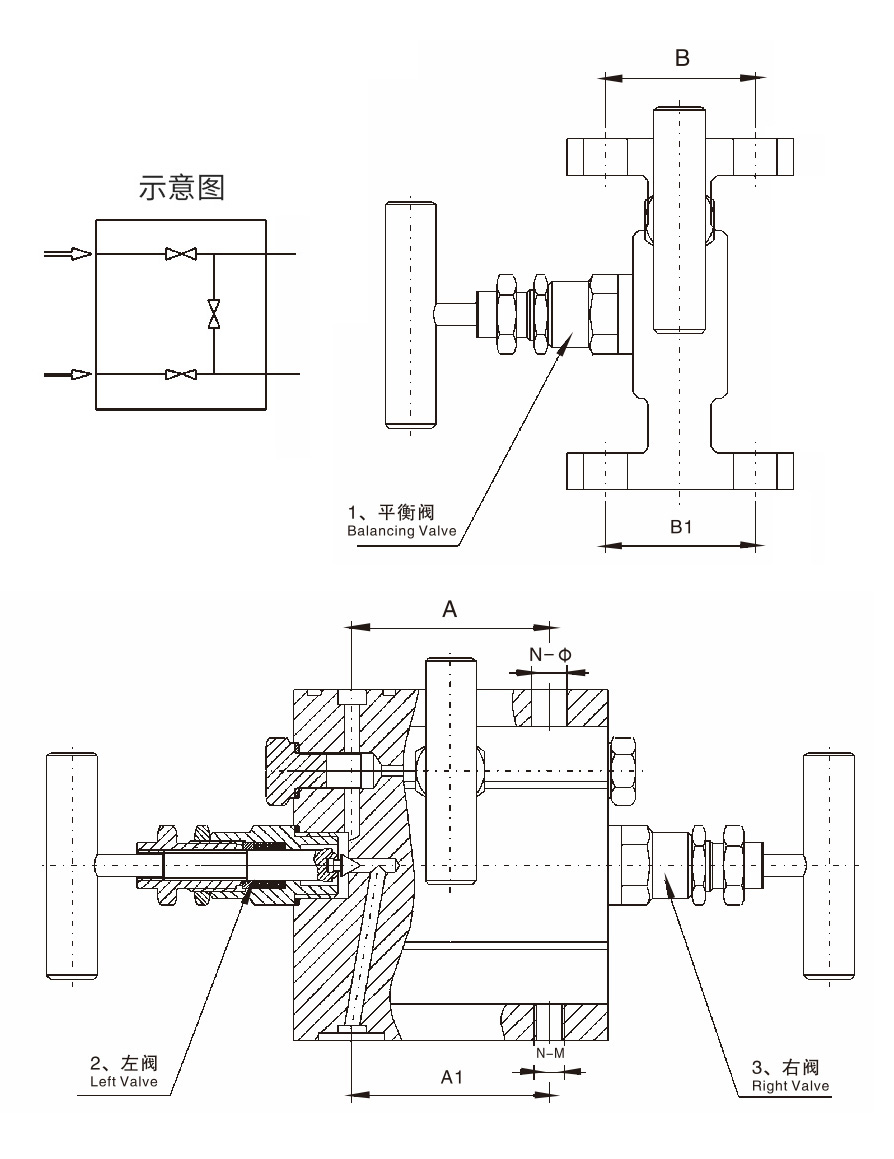

▲主要外形尺寸
| 規格 | A | A1 | B | B1 | N-Φ | N-M | 重量 |
| DN6 | 54 | 54 | 41 | 41 | 4-Φ12 | 4-M10 | 2.2 |
